2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht

Der Kompensationsdraht für hohen Temperaturwiderstand ist eine Art Kompensationsdraht, der zur Verlängerung des Temperaturmesssystems verwendet wird, das aus dem kalten Ende des mobilen Thermoelements und dem Anzeigeinstrument besteht.
Verfügbarkeitsstatus:
 2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht
 2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht
 2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht
 2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht
 2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht
  • SC,RC, KCA,KCB,NC,NX,EX,JX.TX

  • XITE

  • 8544422900

  • Fe, Konstantan CuNi

  • 300/500V

  • V (PVC), F (Teflonmaterial), B (alkalifreies Glasfasermaterial)

  • V (PVC), F (Teflonmaterial), B (alkalifreies Glasfasermaterial)

  • Ungepanzert

  • Erweitern Sie das Temperaturmesssystem bestehend aus dem kalten Ende des mobilen Thermoelements und dem Anzeigeinstrument.

 2 x 12 x 0,3 mm J-Typ, mehrsträngig, 2 x 7 x 0,3 mm, verzinntes Kupfergeflecht, abgeschirmtes Thermoelement-Verlängerungskabel, Ausgleichsdraht

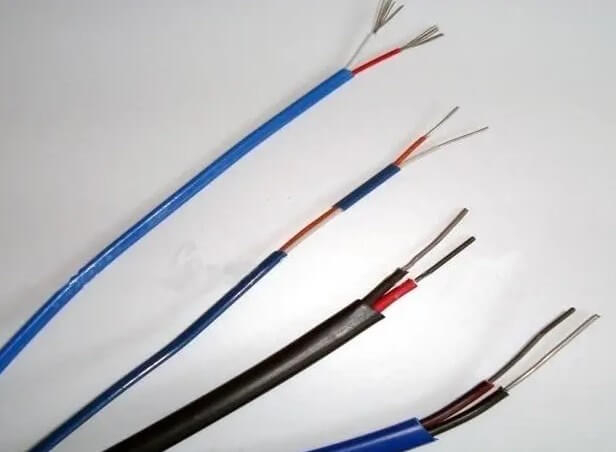

HDMI-Verlängerungskabel-XITE elektrisches Verlängerungskabel-XITE

Elektrisches Verlängerungskabel Einführung:

Kompensationsdraht ist ein Paar isolierter Drähte mit dem gleichen Nennwert wie die thermoelektrische elektromotorische Kraft des passenden Thermoelements in einem bestimmten Temperaturbereich (0 ~ 100 ℃).Sie sind mit dem Thermoelement und dem Messgerät verbunden, um den Fehler zu kompensieren, der durch die Temperaturänderung an der Verbindung zwischen ihnen und dem Thermoelement verursacht wird.


Der Kompensationsleiter sollte allgemein auf dem Thermoelement verwendet werden, und der Widerstand gegen Hochtemperatur-Kompensationsdraht-Thermoelement-Kompensationsdraht-Isolierschicht und Schutzschicht aus ausgewählten Materialien und je nach Anforderung der Umgebung ist unterschiedlich, hat Fluor-Kunststoff-Mantelmaterial, raucharmes, halogenarmes Polyvinyl Chlorid (PVC) und mehrere nicht alkalische Gläser, importierter hochwertiger Fluorkunststoff kann eine Hitzebeständigkeit von 260 ℃ erreichen und verwendet die neue Technologie der kontinuierlichen Extrusion, wodurch das Produkt hervorragende Säure-, Alkali-, Verschleißfestigkeits- und Flammschutzeigenschaften aufweist in Öl und Wasser getaucht werden - Langzeitgebrauch.Die Betriebstemperatur des Thermoelement-Kompensationsdrahts kann zwischen 60 ℃ und 260 ℃ liegen, was zum zeitgenössischen internationalen fortgeschrittenen Niveau gehört.


Produktserien werden hauptsächlich in verschiedenen Temperaturmessgeräten verwendet, Kompensationsdrahtmodelle sind je nach Produktvielfalt in SC, KC, KX, EX, JX, TX, NC unterteilt.Eigenschaften des Thermoelement-Kompensationsdrahtprodukts: Der Kompensationsdraht kann in einer Umgebung von -60 ~ 260 ℃ arbeiten und ist eine sehr ideale Automatisierungseinheit.Es ist weit verbreitet in der Erdöl-, Chemie-, Metallurgie-, Elektroenergie- und anderen Abteilungen der Einpunkt- oder Mehrpunktverbindung von automatischen Temperaturmessgeräten.

Kern von   Kabel Nennquerschnitt (mm2) Strand Einzelner Durchmesser (mm)
Einzelader 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2   2,5 mm2 1 0.52                                                         0.8                                               1.13                                                   1.37                                   1.76
Litzendraht 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2   2,5 mm2 7,19 0.2                                                         0.3                                               0.43                                                   0.52                                   0.41

externes Verlängerungskabel Verwendungszweck der Ausgleichsleitung:

(1) Bewegen Sie das Referenzende des Thermoelements von einer hohen Temperatur an einen Ort, an dem die Umgebungstemperatur stabil ist.

(2) Sparen Sie viele Edel- und Seltenmetallmaterialien, die bei der Herstellung von Thermoelektroden verwendet werden.

(3) Die Verwendung von Kompensationsdraht ist für die Installation und Verlegung der Leitung bequem.

(4) Das Ersetzen der Thermoelektrode durch einen Kompensationsdraht mit größerem Durchmesser und hoher Leitfähigkeit kann den Widerstand des Thermoelementkreises verringern, was der Messung und automatischen Steuerung förderlich ist.

Kompensationsdrahtmodell Die Indexnummer von   das Thermoelement Ausgleichsdraht   legierter Draht Isolator-Färbung Toleranz bei 100
Pluspol Minuspol Pluspol Minuspol Gemeinsame Ebene
SC S SPCCu SNCCuNi Red Grün ±5
KC K KPCPb KNCCuNi Red Blau ±2,5
KX K KPXNiCr KNXNiSi Red Schwarz ±2,5
EX E EPXNiCr ENXCuNi Red Braun ±2,5
JX J JPXFe JNXCuNi Red Violett ±2,5
Senden T TPX(Cu TNXCuNi Red Weiß ±1,0

Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
