300/500 V 12 x 2 x 2,5 mm2 Mehrpaariges SWA-Stahldrahtgepanzertes ISOS-Kupferdrahtgeschirmtes 14 AWG Einzel- und Gesamtgeschirmtes Instrumentenkabel mit 12 Paaren

12 x 2 x 2,5 mm2 Mehrpaariges SWA-Stahldrahtgepanzerter ISOS-Kupferdraht oder Kupferband Abgeschirmtes 14 AWG Einzel- und Gesamtabgeschirmtes Instrumentenkabel mit 12 Paaren
Verfügbarkeitsstatus:
  • DJYPV32,DJYVP32,DJYPVP32,DJYP1V32,DJYVP1-32,DJYP1VP1-32,DJYP2V-32,DJYVP2-32,DJYP2VP2-32,DJYP3V-32,DJYVP3-32,DJYP3VP3-32,DJYJPV32,DJYJVP32,DJYJPVP32,DJYJP1V32,DJYJVP1- 32,DJYJP1VP1-32,DJYJP2V-32,DJYJVP
  • XITE
  • 8544492100
  • Geglühtes Kupfer oder verzinntes Kupfer
  • 300/500V
  • XLPE oder PVC oder PE
  • PVC oder FR oder LSZH
  • Stahldraht SWA gepanzert
  • Flammschutzmittel, Antiflamming, Feuerbeständigkeit, LSZH

China 300/500 V 12 x 2 x 2,5 mm2 Mehrpaariges SWA-Stahldrahtgepanzertes ISOS-Kupferdrahtgeschirmtes 14-AWG-Einzel- und Gesamtgeschirmtes Instrumentenkabel mit 12 Paaren

Hersteller von mehrpaarigen Instrumentenkabeln - XITE CABLE

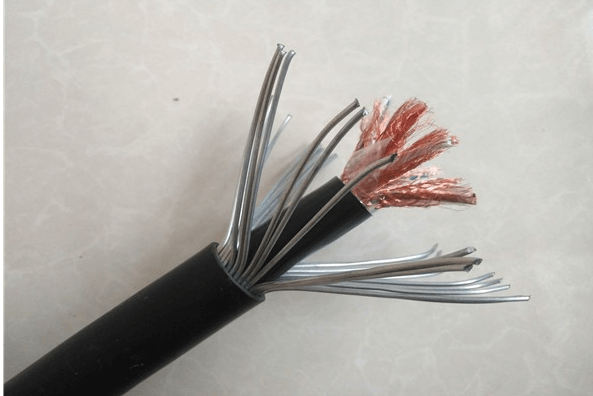

swa isos instrumentenkabel


Kosten für 12-paarige Twisted-Instrumentenkabel Einführung:

Typ: DJYPV32,DJYVP32,DJYPVP32,DJYP1V32,DJYVP1-32,DJYP1VP1-32,DJYP2V-32,DJYVP2-32,DJYP2VP2-32,DJYP3V-32,DJYVP3-32,DJYP3VP3-32,DJYJPV32,JJP2,JJP2,JYVP3 DJYJVP1-32,DJYJP1VP1-32,DJYJP2V-32,DJYJVP2-32,DJYJP2VP2-32,DJYJP3V32,DJYJVP3-32,DJYJP3VP3-32,DJVPV32,DJVVP32,DJVPVP32,DJVP1V32,DJVVP1-32,DJ2,32-JVP1-32 DJVP2VP2-32, DJVP3V32, DJVVP3-32, DJVP3VP3-32

Nenngröße: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Kern: 2-Kern, 3-Kern

Paar: 1 Paar, 2 Paare, 3 Paare, 4 Paare, 5 Paare, 7 Paare, 8 Paare, 10 Paare, 12 Paare, 14 Paare, 16 Paare, 19 Paare, 24 Paare, 27 Paare, 30 Paare, 37 Paare

Leiter: Geglühtes Kupfer oder verzinntes Kupfer

Isolierung: PE, XLPE, PVC

Mantel: PVC,LSZH,FR,PE

Abschirmungsart: Kupferdraht geschirmt oder Kupferband geschirmt

Standards:TICW/06-2009 'Computer- und Instrumentenkabel'Instrumentenkabel

Abgeschirmte Instrumentenkabel einschließlich kollektiv abgeschirmter (CAM) und individuell abgeschirmter und kollektiv abgeschirmter (ICAM).Dies können Polyethylen (PE), vernetztes Polyethylen (XLPE), Polyvinylchlorid (PVC) sein.Sie haben im Allgemeinen auch einen PVC-Außenmantel oder einen raucharmen, halogenfreien (LSZH) Mantel für Bereiche, in denen Rauch- und Säuregasemissionen im Brandfall ein ernsthaftes Problem darstellen würden.   BS5308-Instrumentenkabel sind auch mit Stahldrahtarmierung oder Stahlband armiert erhältlich und bieten Schutz vor mechanischer Beanspruchung.

MODEL   Nein. Beschreibung
Sowohl gepanzert als auch abschirmend
DJYPV32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferdrahtgeflecht einzeln   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYVP32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylenisolierung, geflochtene allgemeine Abschirmung des Kupferdrahtes,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYPVP32 Das Instrumentenkabel mit Kupfer   Leiter, PE-Isolierung, beide Kupferdrähte einzeln geflochten   Abschirmung und Kupferdrahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahl   Draht SWA armiert, PVC-Außenmantel
DJYP1V32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Verbundkupfer - Kunststoffband   Einzelschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel   Mantel
DJYVP1-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Verbundkupfer - Kunststoffband allgemein   Abschirmung, Stahldraht SWA armiert, PVC-Außenmantel
DJYP1VP1-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, beides Kupfer-Kunststoff-Verbundband   Einzelabschirmung und Kupferverbund - Kunststoffband allgemeine Abschirmung,   Stahldraht SWA armiert, PVC Außenmantel
DJYP2V32 Das Instrumentenkabel mit Kupfer   Ader, PE-Isolierung, Kupferband Einzelschirmung, PVC   Innenmantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYVP2-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferbandgeflecht allgemeine Abschirmung,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYP2VP2-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, beide Kupferbänder Einzelschirmung   und allgemeine Abschirmung des Kupferstreifens, PVC-Innenmantel, gepanzerter Stahldraht SWA,   PVC-Außenmantel
DJYP3V32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Aluminium-Kunststoff-Verbundband   Einzelabschirmung, PVC-Innenmantel, Stahldraht SWA-armiert, PVC-Außenmantel   Mantel
DJYVP3-32 Das Instrumentenkabel mit Kupfer   Leiter , Polyethylen-Isolierung, Verbundaluminium - Kunststoffband   allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYP3VP3-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, beide Verbundaluminium - Kunststoffband   Einzelabschirmung und Alu-Kunststoff-Verbundband Gesamtabschirmung ,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJPV32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Cu-Drahtgeflecht Einzelschirmung, PVC   Innenmantel, Stahldraht SWA armiert, PVC Außenmantel
DJYJVP32 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJPVP32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Kupferdraht Einzelabschirmung und Kupfer   Drahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert,   PVC-Außenmantel
DJYJP1V32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Verbundkupfer - Kunststoffband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJVP1-32 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Verbundkupfer-Kunststoffband allgemeine Abschirmung,   PVC-Innenmantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYJP1VP1-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, beide Kupfer-Kunststoff-Verbundband einzeln   Abschirmung und Verbundkupfer - Kunststoffband allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYJP2V32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Kupferstreifen-Einzelabschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJVP2-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Innenmantel,   Stahldraht SWA armiert, PVC Außenmantel
DJYJP2VP2-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, sowohl Kupferband Einzelabschirmung als auch Kupfer   Streifen allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA gepanzert, PVC außen   Mantel
DJYJP3V32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Aluminium-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJVP3-32 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Verbundaluminium - Kunststoffband allgemein   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJP3VP3-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, beide Aluminium - Kunststoffband Einzelabschirmung   und Verbund-Aluminium-Kunststoff-Band allgemeine Abschirmung, PVC-Innenmantel,   Stahldraht SWA armiert, PVC Außenmantel
DJVPV32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupferdraht-Einzelschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVPVP32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, sowohl Kupferdrahtgeflecht Einzelabschirmung und   Kupferdrahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA   gepanzerter PVC-Außenmantel
DJVP1V32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupfer-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP1-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Verbundkupfer - Kunststoffband allgemeine Abschirmung,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVP1VP1-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, beide Verbundkupfer - Kunststoffband einzeln   Abschirmung und Verbundkupfer - Kunststoffband allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVP2V32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupferband Einzelschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP2-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Innenmantel,   Stahldraht SWA armiert, PVC Außenmantel
DJVP2VP2-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, sowohl Kupferband-Einzelschirmung als auch Kupfer   Streifen allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA gepanzert, PVC außen   Mantel
DJVP3V32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP3-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVP3VP3-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, beide Aluminium-Kunststoff-Verbundband einzeln   Abschirmung und Verbund-Aluminium-Kunststoff-Band allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel


12 Paar Twisted-Instrumentenkabel Preismerkmale

1, Kabelverlegungstemperatur mit PVC, Polyäthylen-Isolierungskabel sollte 0℃ nicht unterschreiten.Außerdem sollte die Kabelverlegetemperatur mit XLPE-Isolierung nicht unter -15℃ liegen

2. In Bezug auf das Kabel mit PVC-Polyethylen-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 70 ℃. Bei einem Kurzschluss

passiert (die maximale Dauer beträgt weniger als 5 Sekunden), die zulässige maximale Betriebstemperatur des Leiters sollte 160 ℃ betragen

3 Für das Kabel mit XLPE-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 90℃.Wenn ein Kurzschluss aufgetreten ist (die maximale Dauer beträgt weniger als 5 Sekunden), sollte die zulässige maximale Betriebstemperatur des Leiters 250 ℃ betragen

4 、 Der zulässige Biegeradius des Kabels: Das Kabel mit ungepanzertem Kabel sollte nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen.Kabel mit Panzer- oder Kupferbandabschirmung dürfen nicht kleiner als das 12-fache des Außendurchmessers des Kabels sein.Und das flexible Kabel mit Abschirmschicht darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen

Kosten für 14-paarige Instrumentenkabel Anwendung:

Dieses Produkt ist für elektronische Instrumentensysteme in Energieerzeugung, Metallurgie, Petrochemie und anderen Industrie- und Bergbauunternehmen geeignet.Automatisches Steuersystem der Signalübertragung und Instrumentenerkennung, Instrumentenverbindung mit mehrpaarigem, abschirmendem Anti-Interferenz-Kabel


Das Obige deckt eine Vielzahl von Varianten von geschirmten Instrumentenkabeln ab, einschließlich kollektiv geschirmter (CAM) und einzeln geschirmter und kollektiv geschirmter (ICAM).Dies können Polyethylen (PE), vernetztes Polyethylen (XLPE), Polyvinylchlorid (PVC) sein.Sie haben im Allgemeinen auch einen PVC-Außenmantel oder einen raucharmen, halogenfreien (LSZH) Mantel für Bereiche, in denen Rauch- und Säuregasemissionen im Brandfall ein ernsthaftes Problem darstellen würden.Unsere Kabel, einschließlich BS5308 Teil 2-Instrumentenkabel, sind auch mit Stahldrahtarmierung oder Stahlband armiert erhältlich und bieten Schutz vor mechanischer Beanspruchung.


Wir liefern eine große Auswahl an Instrumentenkabeln, die für ein noch breiteres Anwendungsspektrum in Branchen geeignet sind, in denen Fertigungs- und Verarbeitungsvorgänge mit elektronischen Mitteln gesteuert und gemessen werden.

Für eine optimale Leistung müssen diese Verbindungskabel zuverlässig und robust sein und einen abgeschirmten Schutz bieten, sei es eine Gesamtabschirmung oder ein einzeln und kollektiv abgeschirmtes Kabel, um elektromagnetischen Störungen zu widerstehen.

Unsere Instrumentenkabelprodukte mit flexiblen Kupferleitern entsprechen den Chin-Standard- und BS5308-Standard-Instrumentenkabeln, um die spezifischen Anforderungen ihrer Anwendungen für Branchen wie Öl, Gas und Petrochemie, Automatisierung und Prozesssteuerung sowie Marine und Offshore zu erfüllen.


Dieses Produkt ist für elektronische Instrumentensysteme in Energieerzeugung, Metallurgie, Petrochemie und anderen Industrie- und Bergbauunternehmen geeignet.Automatisches Steuersystem der Signalübertragung und Instrumentenerkennung, Instrumentenverbindung mit Multi-Pair-Abschirmungs-Anti-Interferenz-Kabel;Es wird als Signalübertragung und Verbindung von Prüfgeräten des Verteilungssystems, des Computersystems und des automatischen Systems der Energieerzeugung in der Metallurgie, der Benzinchemie verwendet.


1. Instrumentenkabel minimiert Rauschen und Signalstörungen, Lieferung sehr sauber  Signal in rauer Umgebung und im allgemeinen Fertigungsbetrieb.


2.Instrumentenkabel haben eine maximale Leitertemperatur von 90 °C  und eine Tieftemperaturbewertung von -40 °C.


3. Der Kabelmantel ist beständig gegen Sonnenlicht, Feuchtigkeit und Dampfdurchdringung.


4.Instrumentenkabel sind in einzeln abgeschirmten Paaren oder Triaden mit einer Gesamtabschirmung in 300 V und 600 V erhältlich.

Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.

Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
