600 V PVC-isoliertes 250 MCM 300 MCM 350 MCM 400 MCM 500 MCM Kupferlitze THWN THHN-Draht 150 mm2 200 mm2 Gebäude-Elektrokabel

Thhn Thwn 600-V-Kupferleiter, PVC-isoliertes, mit Nylon ummanteltes Kabel
Verfügbarkeitsstatus:
  • THHN, THWN

  • XITE

  • 8544492100

  • Kupfer

  • 600V

  • XLPE oder PVC

  • Nylon

  • Ungepanzert

  • Flammhemmend, flammhemmend, feuerbeständig, LSZH

600 V PVC-isoliert 250 MCM 300 MCM 350 MCM 400 MCM 500 MCM Kupferlitze THWN THHN Draht 150 mm2 200 mm2 Elektrische Gebäudekabel

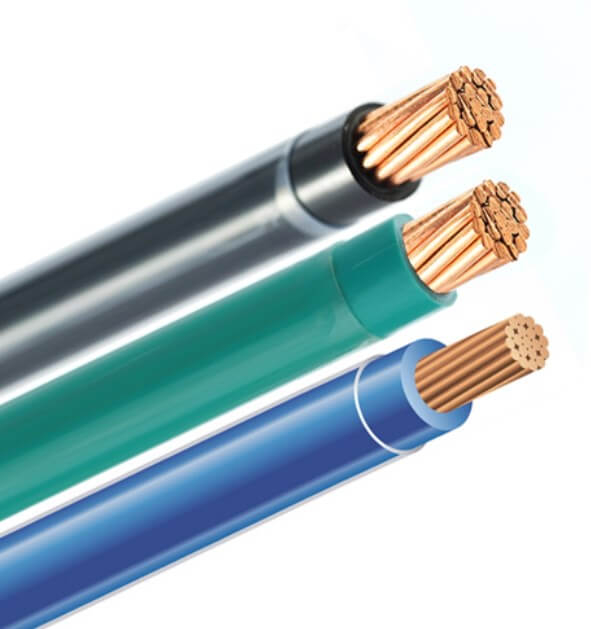

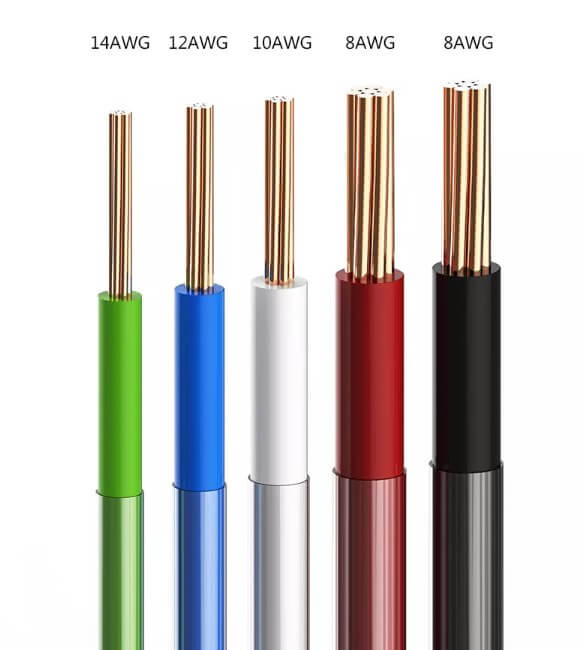

thhn und thwn Draht-XITE thhn 250 mcm-XITE

Thhn 250 mcm Einführung:

Thhn Thwn 600 V Kupferleiter Nylonbeschichtete Gebäudekabel Drahtkonstruktion

Leiter: Weichgeglühtes blankes Kupfer, Verseilung der Klasse B gemäß ASTM B8

Isolierung: Robuste, hitze- und feuchtigkeitsbeständige Isolierung aus Polyvinylchlorid (PVC), über der ein Nylonmantel angebracht ist.

Farbe: Option.

Anwendbar auf Kabel und Drähte mit einer Nennspannung von 450/750 V und weniger als 450/750 V AC für Kraftwerke, elektrische Haushaltsgeräte, Versicherungs- und Telekommunikationsgeräte. Elektrische Kabel für die Übertragung von Steuersignalen

Größe des Leiters Ungefähre AWG Nr.&Nominal   Durchmesser des Drahtes Dicke (mm) Ungefähr   Gesamtdurchmesser Minimaler Isolationswiderstand
MM MM PVC Nylon MM M-Ohm-Km
2,0 mm2 14 7 x 0,60 mm 0.4 0.1 2.8 130
3,5 mm2 12 7 x 0,80 mm 0.4 0.1 3.4 110
5,5 mm2 10 7 x 1,00 mm 0.5 0.1 4.2 120
8,0 mm2 8 7 x 1,20 mm 0.8 0.13 5.46 120
14mm2 6 7 x 1,60 mm 0.8 0.13 6.66 100
22mm2 4 7 x 2,00 mm 1 0.15 8.3 100
30mm2 2 7 x 2,30 mm 1 0.15 9.2 100
38mm2 1 19 x 1,60 mm 1.3 0.18 10.96 100
50mm2 1/0-19 19 x 1,80 mm 1.3 0.18 11.96 100
60mm2 2/0-19 19 x 2,00 mm 1.3 0.18 12.96 80
80mm2 3/0-19 19 x 2,30 mm 1.3 0.18 14.96 80
100mm2 4/0-19 19 x 2,60 mm 1.3 0.18 15.96 80
125mm2 250 MCM 37 x 2,10 mm 1.6 0.18 18.26 80
150mm2 300 MCM 37 x 2,30 mm 1.6 0.2 19.7 80
350 MCM 37 x 2,47 mm 1.6 0.2 20.9 60
200mm2 400 MCM 37 x 2,60 mm 1.6 0.2 21.8 60
500 MCM 37 x 2,95 mm 1.6 0.2 24.25 60
250mm2 500 MCM 61 x 2,30 mm 1.6 0.2 24.3 60
600 MCM 61 x 2,52 mm 1.8 0.23 26.76 60
325mm2 650 MCM 61 x 2,60 mm 1.8 0.23 27.46 60
750 MCM 61 x 2,82 mm 1.8 0.23 29.36 60

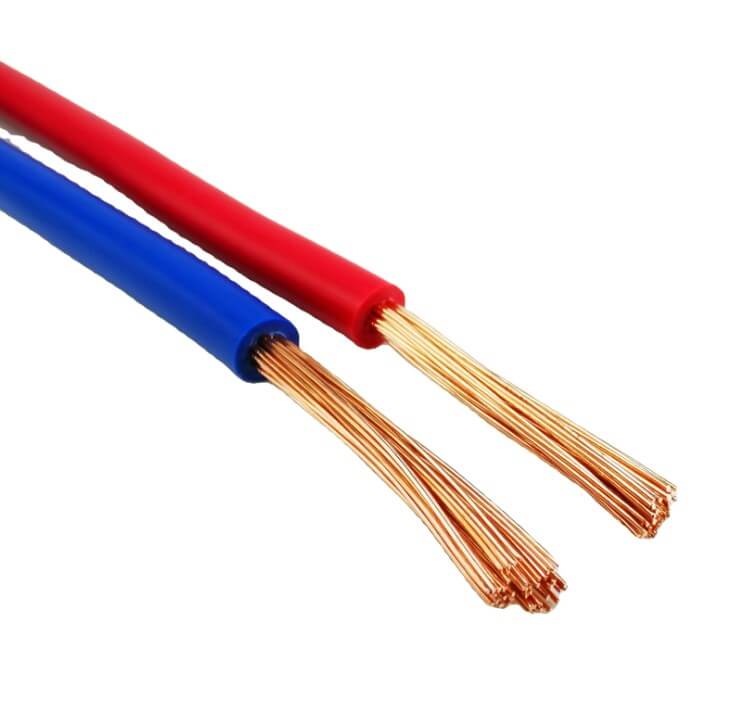

thhn Baudraht Anwendung

THHN- oder THWN-2-Leiter werden hauptsächlich in Kabelkanälen und Kabelpritschen für Leitungen, Einspeisungen und Abzweigungen in kommerziellen oder industriellen Anwendungen verwendet, wie im National Electrical Code angegeben.Die Spannung für alle Anwendungen beträgt 600 Volt.

Bei Verwendung als Typ THHN ist der Leiter für den Einsatz in trockenen Räumen bei Temperaturen bis 90°C geeignet.

Bei Verwendung als Typ THWN ist der Leiter geeignet für den Einsatz bei Temperaturen bis 90°C, trockene Standorte oder 75°C Nassräume oder bis 75°C bei Einwirkung von Öl oder Kühlmittel.

Bei Verwendung als Typ THWN-2 ist der Leiter geeignet für den Einsatz in nassen und trockenen Räumen bei Temperaturen bis 90°C bzw. bis 75°C bei Einwirkung von Öl oder Kühlmittel.

Leitertemperaturen dürfen 105 °C an trockenen Orten nicht überschreiten, wenn sie als AWM eingestuft und als Geräteverdrahtungsmaterial verwendet werden.Die Nennspannung für alle Anwendungen beträgt 600 Volt.


Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.

Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
