BS5308 300/500 V 16 x 2 x 1,5 mm2 Mehrpaariges, PE-isoliertes, einzeln abgeschirmtes, insgesamt abgeschirmtes SWA-Armierungsinstrumentenkabel

Niederspannung Kupferleiter PE/ XLPE/PVC Isolierung, Kupferdraht, Kupferband geschirmt einzeln geschirmt oder gesamtgeschirmt, PVC oder FR oder LSZH Außenmantel, SWA stahlarmiertes Instrumentenkabel
Verfügbarkeitsstatus:
  • DJYPV32,DJYVP32,DJYPVP32,DJYP1V32,DJYVP1-32,DJYP1VP1-32,DJYP2V-32,DJYVP2-32,DJYP2VP2-32,DJYP3V-32,DJYVP3-32,DJYP3VP3-32,DJYJPV32,DJYJVP32,DJYJPVP32,DJYJP1V32,DJYJVP1- 32, DJYJP1VP1-32

  • XITE

  • 8544492100

  • Geglühtes Kupfer oder verzinntes Kupfer

  • 300/500V

  • XLPE oder PVC oder PE

  • PVC oder FR oder LSZH

  • Stahldraht SWA gepanzert

  • Flammschutzmittel, Antiflamming, Feuerbeständigkeit, LSZH

BS5308 300/500 V 16 * 2 * 1,5 mm2 Mehrpaariges, PE-isoliertes, einzeln abgeschirmtes, insgesamt abgeschirmtes SWA-Panzer-Instrumentenkabel

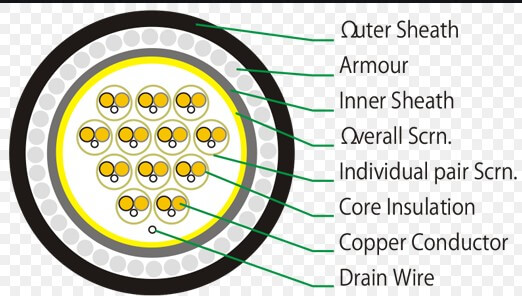

unsymmetrisches Instrumentenkabel-XITE

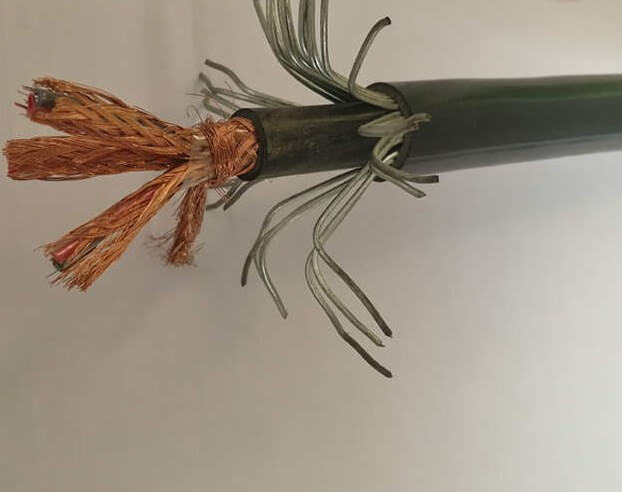

einpaariges Instrumentenkabel-XITE

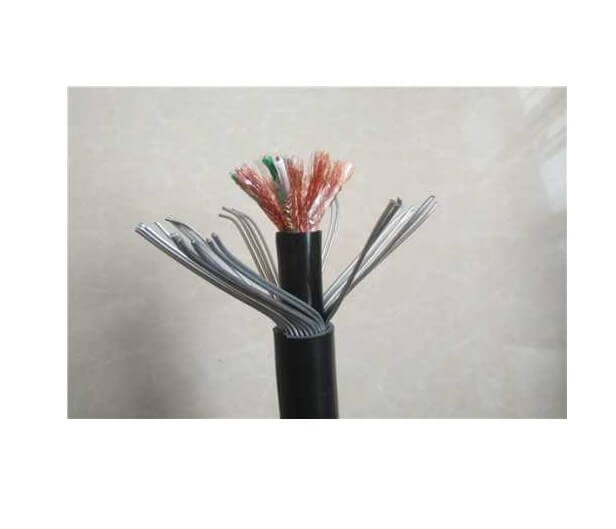

geschirmtes Instrumentenkabel Einführung:

Typ: DJYPV32,DJYVP32,DJYPVP32,DJYP1V32,DJYVP1-32,DJYP1VP1-32,DJYP2V-32,DJYVP2-32,DJYP2VP2-32,DJYP3V-32,DJYVP3-32,DJYP3VP3-32,DJYJPV32,JJP2,JJP2,JYVP3 DJYJVP1-32,DJYJP1VP1-32,DJYJP2V-32,DJYJVP2-32,DJYJP2VP2-32,DJYJP3V32,DJYJVP3-32,DJYJP3VP3 32,DJVPV32,DJVVP32, DJVPVP32, DJVP1V32,DJVVP1-32,DJVP1V32,DJVVP1-32,DJVP1V32,DJVVP1-32,DJVP1-32,DJVP1-32 -32,DJVP3V32,DJVVP3-32,DJVP3VP3-32

Nenngröße: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Kern: 2-Kern, 3-Kern

Paar: 1 Paar, 2 Paare, 3 Paare, 4 Paare, 5 Paare, 7 Paare, 8 Paare, 10 Paare, 12 Paare, 14 Paare, 16 Paare, 19 Paare, 24 Paare, 27 Paare, 30 Paare, 37 Paare

Leiter: Geglühtes Kupfer oder verzinntes Kupfer

Isolierung: PE, XLPE, PVC

Mantel: PVC,LSZH,FR,PE

Abschirmungsart: Aluminium-Kunststoff-Verbundband geschirmt

Standards:TICW/06-2009 'Computer- und Instrumentenkabel'

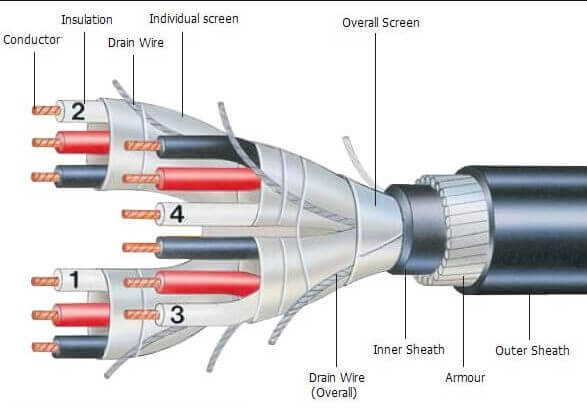

Abgeschirmte Instrumentenkabel einschließlich kollektiv abgeschirmter (CAM) und individuell abgeschirmter und kollektiv abgeschirmter (ICAM).Dies können Polyethylen (PE), vernetztes Polyethylen (XLPE), Polyvinylchlorid (PVC) sein.Sie haben im Allgemeinen auch einen PVC-Außenmantel oder einen raucharmen, halogenfreien (LSZH) Mantel für Bereiche, in denen Rauch- und Säuregasemissionen im Brandfall ein ernsthaftes Problem darstellen würden.   BS5308-Instrumentenkabel sind auch mit Stahldrahtarmierung oder Stahlband armiert erhältlich und bieten Schutz vor mechanischer Beanspruchung.

MODEL   Nein. Beschreibung
Sowohl gepanzert als auch abschirmend
DJYPV32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferdrahtgeflecht einzeln   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYVP32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylenisolierung, geflochtene allgemeine Abschirmung des Kupferdrahtes,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYPVP32 Das Instrumentenkabel mit Kupfer   Leiter, PE-Isolierung, beide Kupferdrähte einzeln geflochten   Abschirmung und Kupferdrahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahl   Draht SWA armiert, PVC-Außenmantel
DJYP1V32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Verbundkupfer - Kunststoffband   Einzelschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel   Mantel
DJYVP1-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Verbundkupfer - Kunststoffband allgemein   Abschirmung, Stahldraht SWA armiert, PVC-Außenmantel
DJYP1VP1-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, beides Kupfer-Kunststoff-Verbundband   Einzelabschirmung und Kupferverbund - Kunststoffband allgemeine Abschirmung,   Stahldraht SWA armiert, PVC Außenmantel
DJYP2V32 Das Instrumentenkabel mit Kupfer   Ader, PE-Isolierung, Kupferband Einzelschirmung, PVC   Innenmantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYVP2-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferbandgeflecht allgemeine Abschirmung,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYP2VP2-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, beide Kupferbänder Einzelschirmung   und allgemeine Abschirmung des Kupferstreifens, PVC-Innenmantel, gepanzerter Stahldraht SWA,   PVC-Außenmantel
DJYP3V32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Aluminium-Kunststoff-Verbundband   Einzelabschirmung, PVC-Innenmantel, Stahldraht SWA-armiert, PVC-Außenmantel   Mantel
DJYVP3-32 Das Instrumentenkabel mit Kupfer   Leiter , Polyethylen-Isolierung, Verbundaluminium - Kunststoffband   allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYP3VP3-32 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, beide Verbundaluminium - Kunststoffband   Einzelabschirmung und Alu-Kunststoff-Verbundband Gesamtabschirmung ,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJPV32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Cu-Drahtgeflecht Einzelschirmung, PVC   Innenmantel, Stahldraht SWA armiert, PVC Außenmantel
DJYJVP32 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJPVP32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Kupferdraht Einzelabschirmung und Kupfer   Drahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert,   PVC-Außenmantel
DJYJP1V32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Verbundkupfer - Kunststoffband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJVP1-32 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Verbundkupfer-Kunststoffband allgemeine Abschirmung,   PVC-Innenmantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYJP1VP1-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, beide Kupfer-Kunststoff-Verbundband einzeln   Abschirmung und Verbundkupfer - Kunststoffband allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahldraht SWA gepanzert, PVC-Außenmantel
DJYJP2V32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Kupferstreifen-Einzelabschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJVP2-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Innenmantel,   Stahldraht SWA armiert, PVC Außenmantel
DJYJP2VP2-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, sowohl Kupferband Einzelabschirmung als auch Kupfer   Streifen allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA gepanzert, PVC außen   Mantel
DJYJP3V32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Aluminium-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJVP3-32 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Verbundaluminium - Kunststoffband allgemein   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJYJP3VP3-32 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, beide Aluminium - Kunststoffband Einzelabschirmung   und Verbund-Aluminium-Kunststoff-Band allgemeine Abschirmung, PVC-Innenmantel,   Stahldraht SWA armiert, PVC Außenmantel
DJVPV32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupferdraht-Einzelschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVPVP32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, sowohl Kupferdrahtgeflecht Einzelabschirmung und   Kupferdrahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA   gepanzerter PVC-Außenmantel
DJVP1V32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupfer-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP1-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Verbundkupfer - Kunststoffband allgemeine Abschirmung,   PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVP1VP1-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, beide Verbundkupfer - Kunststoffband einzeln   Abschirmung und Verbundkupfer - Kunststoffband allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVP2V32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupferband Einzelschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP2-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Innenmantel,   Stahldraht SWA armiert, PVC Außenmantel
DJVP2VP2-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, sowohl Kupferband Einzelabschirmung als auch Kupfer   Streifen allgemeine Abschirmung, PVC-Innenmantel, Stahldraht SWA gepanzert, PVC außen   Mantel
DJVP3V32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVVP3-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Innenmantel, Stahldraht SWA armiert, PVC-Außenmantel
DJVP3VP3-32 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, beide Aluminium-Kunststoff-Verbundband einzeln   Abschirmung und Verbund-Aluminium-Kunststoff-Band allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahldraht SWA armiert, PVC-Außenmantel

Instrumentenkabel-Swa-Funktionen

1, Kabelverlegungstemperatur mit PVC, Polyäthylen-Isolierungskabel sollte 0℃ nicht unterschreiten.Außerdem sollte die Kabelverlegetemperatur mit XLPE-Isolierung nicht unter -15℃ liegen

2. In Bezug auf das Kabel mit PVC-Polyethylen-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 70 ℃. Bei einem Kurzschluss

passiert (die maximale Dauer beträgt weniger als 5 Sekunden), die zulässige maximale Betriebstemperatur des Leiters sollte 160 ℃ betragen

3 Für das Kabel mit XLPE-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 90℃.Wenn ein Kurzschluss aufgetreten ist (die maximale Dauer beträgt weniger als 5 Sekunden), sollte die zulässige maximale Betriebstemperatur des Leiters 250 ℃ betragen

4 、 Der zulässige Biegeradius des Kabels: Das Kabel mit ungepanzertem Kabel sollte nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen.Kabel mit Panzer- oder Kupferbandabschirmung dürfen nicht kleiner als das 12-fache des Außendurchmessers des Kabels sein.Und das flexible Kabel mit Abschirmschicht darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen

Elektrische Leistung
Formular A
TESTGEGENSTAND UNIT TECHNISCHER INDEX
PE/XLPE   PVC
Isolierung Isolierung
Isolationswiderstand (20℃) ≥ Zwischen jedem Draht und Leiter MΩ·km 1000 25
Zwischen   Kabel und die Abschirmung 1 1


einpaariges Instrumentenkabel Anwendung:

Dieses Produkt eignet sich für elektronische Instrumentensysteme in Energieerzeugung, Metallurgie, Petrochemie und anderen Industrie- und Bergbauunternehmen.Automatisches Steuersystem der Signalübertragung und Instrumentenerkennung, Instrumentenverbindung mit mehrpaarigem, abschirmendem Anti-Interferenz-Kabel


Wir liefern eine große Auswahl an Instrumentenkabeln, die für ein noch breiteres Anwendungsspektrum in Branchen geeignet sind, in denen Fertigungs- und Verarbeitungsvorgänge mit elektronischen Mitteln gesteuert und gemessen werden.


Die gepanzerten LSOH-Versionen (Teil 1 Typ 2) werden im Allgemeinen verwendet, wenn das Risiko einer mechanischen Beschädigung erhöht ist.Die Panzerung aus verzinktem Stahldraht bietet hervorragenden Schutz.Die LSOH-Ummantelung wird im Allgemeinen in industriellen Prozessfertigungsanlagen für Kommunikations-, Daten- und Sprachübertragungssignale und -dienste verwendet. Die LSOH-Ummantelung wird auch für die Verbindung elektrischer Geräte und Instrumente verwendet und kann die Emission von giftigem Rauch und Rauch reduzieren.

Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.

Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
