PV, PV1-F
XITE
8544492100
flexibles verzinntes Kupfer
600/1000V
XLPE oder XLPO oder halogenfrei
LSZH
Ungepanzert
Raucharm ohne Halogen, gut kälte-, ultraviolett-, ozonbeständig und witterungsbeständig.Flammhemmend, schnittfest und durchdringungsfest.
 | |
Leiter: flexibler verzinnter Kupferdraht
Kern Nr.: 2 Kern, Doppelkern
Nennquerschnitt: 2,5 mm2, 4 mm2, 6 mm2, 10 mm2, 16 mm2 PV1 - F
18, 16 und 14, 12, 10, 8, 6, 4, 2 mm2 PV-Draht
Isolierung: > 0,5 mm dick mit rauch- und halogenarmem Material und erfüllt die vom Kunden angegebene Grenze.
Mantel: raucharm und halogenfrei Materialstärke > 0,5mm.
Parameter
Umgebungstemperatur: - 40 ℃ ~ + 90 ℃
Die höchste Temperatur des Leiters: 120 ℃ (5 s bei Kurzschlusstemperatur 200 ℃ zulassen)
Begrenzte Spannung: AC0.6/1 kV
| Kreuz Sektion (mm2) | Leiteraufbau | Äußere (mm) | Widerstand max. | Aktuell Tragen Kapazität |
| 2 x 2,5 | 50/0,25 | 9,2 ± 0,2 | 7.98 | 41 |
| 2 x 4 | 56/0,3 | 12,0 ± 0,2 | 4.75 | 50 |
| 2 x 6 | 84/0,3 | 13,5 ± 0,2 | 3.39 | 70 |
| 2 x 10 | 142/0,3 | 17,6 ± 0,2 | 1.95 | 98 |
| 2 x 16 | 228/0,3 | 19,8 ± 0,2 | 1.24 | 132 |
| Kreuzung (mm2) | Leiteraufbau | Äußere (mm) | Widerstand max. | Aktuell Tragen Kapazität |
| 1 * 1,5 | 30/0,25 | 4.9 | 13.3 | 30 |
| 1 * 2,5 | 50/0,25 | 5.45 | 7.89 | 41 |
| 1*4 | 56/0,3 | 6.1 | 4.75 | 50 |
| 1*6 | 84/0,3 | 7.2 | 3.39 | 70 |
| 1*10 | 142/0,3 | 9 | 1.95 | 98 |
| 1*16 | 228/0,3 | 10.2 | 1.24 | 132 |
| 1 * 25 | 361/0,3 | 12 | 0.795 | 176 |
| 1*35 | 525/0,3 | 13.8 | 0.565 | 218 |
| 1*50 | 720/0,3 | 14.8 | 0.393 | 280 |
| 1*70 | 988/0,3 | 16.9 | 0.277 | 350 |
| 1*95 | 1349/0.3 | 18.7 | 0.21 | 410 |
| 1*120 | 1691/0.3 | 20.7 | 0.164 | 480 |

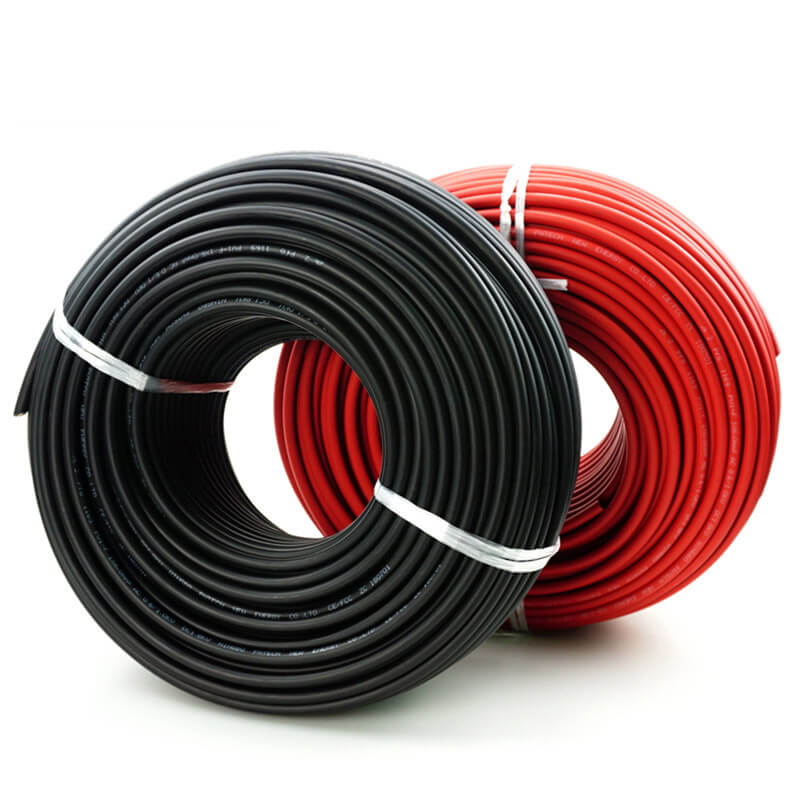

Das Solarkabel wird auch als PV-Kabel bezeichnet, das Photovoltaikmodule und Wechselrichter verbindet, und das Kabel wird in 600/1000 V AC 1500 V DC verwendet.Solarenergiesysteme werden häufig unter rauen Umgebungsbedingungen wie hohen Temperaturen und UV-Strahlung eingesetzt.Daher unterscheidet sich das Solarkabel von gewöhnlichen Kabeln.Im Vergleich dazu haben PV-Kabel die Eigenschaften Temperaturbeständigkeit, Kältebeständigkeit, Ölbeständigkeit, Säure- und Alkalisalzbeständigkeit, UV-Beständigkeit, Flammwidrigkeit und Umweltschutz.
| Bewertet Stromspannung | 1000 V Wechselstrom |
| Leitermaterial | Verzinntes Kupfer |
| Isolierung und Jacke Material | Strahlenvernetztes Polyolefin, halogenfrei |
| Anzahl der Leiter | Single-Core/Twin-Core |
| Kreuzung | 1,5 mm2~95 mm2 |
| Der Hochspannungstest | AC 6,5 kV oder DC 1 5 kV |
| Arbeitstemperatur | -40℃~90℃ |
| max.Dirigent Temperatur | 120℃ |
Raucharm ohne Halogen, gut kälte-, UV-, ozon- und witterungsbeständig.
Flammschutzmittel, Schnittfestigkeit und Durchdringungsfestigkeit.
Mit 150 ℃ Photovoltaik-Kabelstrahlung als Isoliermaterial, halogenfreies Flammschutzmittel ist halogenfreies, ungiftiges modifiziertes Polyethylen-Dünnharz als Hauptrohstoff, fügen Sie halogenfreies, ungiftiges, flammhemmendes Mittel, Hitzestabilisator hinzu, beseitigen Sie Rauch Mittel, Konservierungsmittel, wie Düngemittel, enthält kein Halogen, Schwermetalle, Phosphor.Es entspricht ROHS und der Isolationswiderstand ist nach dem Eintauchen gering.
1. Der Gleichstromwiderstand: Der Gleichstromwiderstand des fertigen Kabels bei 20 ℃ ist nicht größer als 5,09 Ω/km
2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω betragen.Cm, fertiger Kabelisolationswiderstand bei 90 ℃ ist nicht weniger als 1011 Ω.Cm
3. Der Manteloberflächenwiderstand: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen.
Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.
Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
| |
Leiter: flexibler verzinnter Kupferdraht
Kern Nr.: 2 Kern, Doppelkern
Nennquerschnitt: 2,5 mm2, 4 mm2, 6 mm2, 10 mm2, 16 mm2 PV1 - F
18, 16 und 14, 12, 10, 8, 6, 4, 2 mm2 PV-Draht
Isolierung: > 0,5 mm dick mit rauch- und halogenarmem Material und erfüllt die vom Kunden angegebene Grenze.
Mantel: raucharm und halogenfrei Materialstärke > 0,5mm.
Parameter
Umgebungstemperatur: - 40 ℃ ~ + 90 ℃
Die höchste Temperatur des Leiters: 120 ℃ (5 s bei Kurzschlusstemperatur 200 ℃ zulassen)
Begrenzte Spannung: AC0.6/1 kV
| Kreuz Sektion (mm2) | Leiteraufbau | Äußere (mm) | Widerstand max. | Aktuell Tragen Kapazität |
| 2 x 2,5 | 50/0,25 | 9,2 ± 0,2 | 7.98 | 41 |
| 2 x 4 | 56/0,3 | 12,0 ± 0,2 | 4.75 | 50 |
| 2 x 6 | 84/0,3 | 13,5 ± 0,2 | 3.39 | 70 |
| 2 x 10 | 142/0,3 | 17,6 ± 0,2 | 1.95 | 98 |
| 2 x 16 | 228/0,3 | 19,8 ± 0,2 | 1.24 | 132 |
| Kreuzung (mm2) | Leiteraufbau | Äußere (mm) | Widerstand max. | Aktuell Tragen Kapazität |
| 1 * 1,5 | 30/0,25 | 4.9 | 13.3 | 30 |
| 1 * 2,5 | 50/0,25 | 5.45 | 7.89 | 41 |
| 1*4 | 56/0,3 | 6.1 | 4.75 | 50 |
| 1*6 | 84/0,3 | 7.2 | 3.39 | 70 |
| 1*10 | 142/0,3 | 9 | 1.95 | 98 |
| 1*16 | 228/0,3 | 10.2 | 1.24 | 132 |
| 1 * 25 | 361/0,3 | 12 | 0.795 | 176 |
| 1*35 | 525/0,3 | 13.8 | 0.565 | 218 |
| 1*50 | 720/0,3 | 14.8 | 0.393 | 280 |
| 1*70 | 988/0,3 | 16.9 | 0.277 | 350 |
| 1*95 | 1349/0.3 | 18.7 | 0.21 | 410 |
| 1*120 | 1691/0.3 | 20.7 | 0.164 | 480 |
Das Solarkabel wird auch als PV-Kabel bezeichnet, das Photovoltaikmodule und Wechselrichter verbindet, und das Kabel wird in 600/1000 V AC 1500 V DC verwendet.Solarenergiesysteme werden häufig unter rauen Umgebungsbedingungen wie hohen Temperaturen und UV-Strahlung eingesetzt.Daher unterscheidet sich das Solarkabel von gewöhnlichen Kabeln.Im Vergleich dazu haben PV-Kabel die Eigenschaften Temperaturbeständigkeit, Kältebeständigkeit, Ölbeständigkeit, Säure- und Alkalisalzbeständigkeit, UV-Beständigkeit, Flammwidrigkeit und Umweltschutz.
| Bewertet Stromspannung | 1000 V Wechselstrom |
| Leitermaterial | Verzinntes Kupfer |
| Isolierung und Jacke Material | Strahlenvernetztes Polyolefin, halogenfrei |
| Anzahl der Leiter | Single-Core/Twin-Core |
| Kreuzung | 1,5 mm2~95 mm2 |
| Der Hochspannungstest | AC 6,5 kV oder DC 1 5 kV |
| Arbeitstemperatur | -40℃~90℃ |
| max.Dirigent Temperatur | 120℃ |
Raucharm ohne Halogen, gut kälte-, UV-, ozon- und witterungsbeständig.
Flammschutzmittel, Schnittfestigkeit und Durchdringungsfestigkeit.
Mit 150 ℃ Photovoltaik-Kabelstrahlung als Isoliermaterial, halogenfreies Flammschutzmittel ist halogenfreies, ungiftiges modifiziertes Polyethylen-Dünnharz als Hauptrohstoff, fügen Sie halogenfreies, ungiftiges, flammhemmendes Mittel, Hitzestabilisator hinzu, beseitigen Sie Rauch Mittel, Konservierungsmittel, wie Düngemittel, enthält kein Halogen, Schwermetalle, Phosphor.Es entspricht ROHS und der Isolationswiderstand ist nach dem Eintauchen gering.
1. Der Gleichstromwiderstand: Der Gleichstromwiderstand des fertigen Kabels bei 20 ℃ ist nicht größer als 5,09 Ω/km
2. Der Isolationswiderstand: Der fertige Isolationswiderstand des Kabels bei 20 ℃ sollte nicht weniger als 1014 Ω betragen.Cm, fertiger Kabelisolationswiderstand bei 90 ℃ ist nicht weniger als 1011 Ω.Cm
3. Der Manteloberflächenwiderstand: Der Widerstand der fertigen Kabelmanteloberfläche sollte nicht weniger als 109 Ω betragen.
Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.
Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
