Großhandelspreis PVC-isoliertes Kupferdrahtgeflecht, abgeschirmtes SWA STA, gepanzertes Multicore-Kabel, 0,5 mm, 0,75 mm, 1,5 mm, 1 mm, 2,5 mm

Das Instrumentenkabel mit Kupferleiter, PE-Isolierung, Kupferdrahtgeflecht Einzel-/Gesamtschirmung, PVC-Innenmantel, Stahlband oder Stahldraht armiert, PVC-Außenmantel
Verfügbarkeitsstatus:
  • DJYPV22, DJYVP22, DJYPVP22, DJYP1V22, DJYVP1-22, DJYP1VP1-22, DJYP2V-22, DJYVP2-22, DJYP2VP2-22, DJYP3V22, DJYVP3-22
  • XITE
  • 8544492100
  • Geglühtes Kupfer oder verzinntes Kupfer
  • 300/500V
  • XLPE oder PVC oder PE
  • PVC oder FR oder LSZH
  • SWA oder STA gepanzert
  • Flammschutzmittel, Antiflamming, Feuerbeständigkeit, LSZH

Großhandelspreis PVC-isoliertes Kupferdrahtgeflecht, abgeschirmtes SWA STA, gepanzertes Multicore-Kabel, 0,5 mm, 0,75 mm, 1,5 mm, 1 mm, 2,5 mm

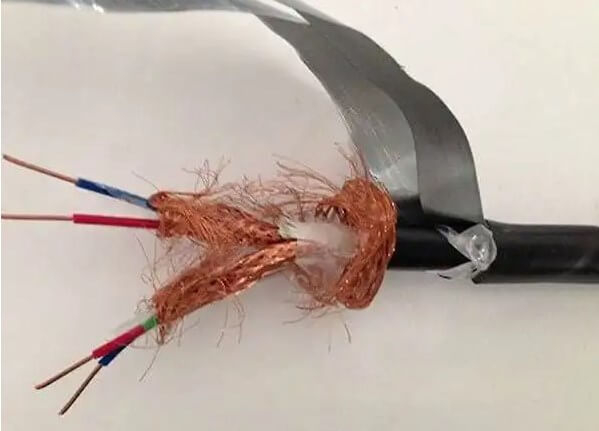

sw gepanzertes Instrumentenkabel-XITE

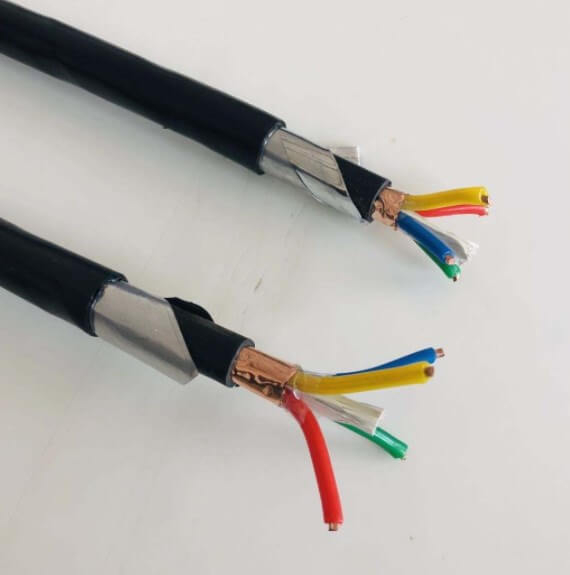

geschirmtes gepanzertes Instrumentenkabel-XITE

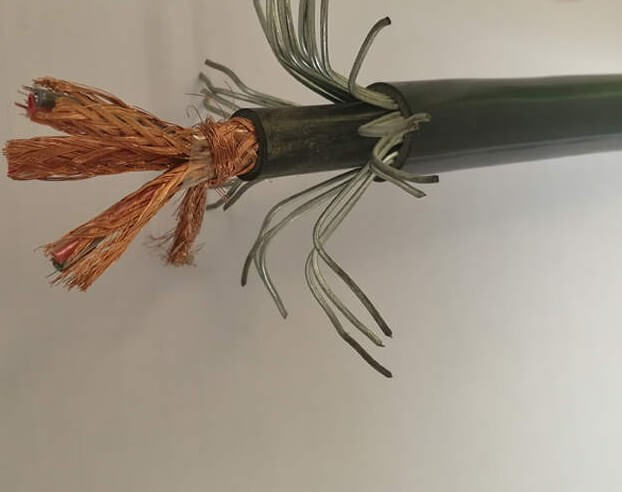

Swa gepanzertes Instrumentenkabel Einführung:

Type: DJYPV22,DJYVP22,DJYPVP22,DJYP1V22,DJYVP1-22,DJYP1VP1-22,DJYP2V-22,DJYVP2-22,DJYP2VP2-22,DJYP3V22,DJYVP3-22,DJYP3VP3-22,DJYJPV22,DJYJVP22,DJYJPVP22,DJYJP1V22,DJYJVP1- 22,DJYJP1VP1-22,DJYJP2V22,DJYJVP2-22,DJYJP2VP2-22,DJYJP3V22,DJYJVP3-22,DJYJP3VP3-22,DJVPV22,DJVVP22,DJVPVP22,

DJVP1V22,DJVVP1-22,DJVP1VP1-22,DJVVP2-22,DJVP2VP2-22,DJVP3V22,DJVVP3-22DJVP3VP3-22

DJYPV32,DJYVP32,DJYPVP32,DJYP1V32,DJYVP1-32,DJYP1VP1-32,DJYP2V-32,DJYVP2-32,DJYP2VP2-32,DJYP3V-32,DJYVP3-32,DJYP3VP3-32,DJYJPV32,DJYJVP32,DJYJPVP32,DJYJP1V32,DJYJVP1- 32,DJYJP1VP1-32,DJYJP2V-32,DJYJVP2-32,DJYJP2VP2-32,DJYJP3V32,DJYJVP3-32,DJYJP3VP3-32,DJVPV32,DJVVP32,DJVPVP32,DJVP1V32,DJVVP1-32,DJVP1VP1-32,DJVP1VP1-32,DJ22-32DJV 32,DJVP3V32,DJVVP3-32,DJVP3VP3-32

Nenngröße: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Kern: 2-Kern, 3-Kern

Paar: 1 Paar, 2 Paare, 3 Paare, 4 Paare, 5 Paare, 7 Paare, 8 Paare, 10 Paare, 12 Paare, 14 Paare, 16 Paare, 19 Paare, 24 Paare, 27 Paare, 30 Paare, 37 Paare

Leiter: Geglühtes Kupfer oder verzinntes Kupfer

Isolierung: PE, XLPE, PVC

Mantel: PVC,LSZH,FR,PE

Standards:TICW/06-2009 'Computer- und Instrumentenkabel'

Abgeschirmte Instrumentenkabel einschließlich kollektiv abgeschirmter (CAM) und individuell abgeschirmter und kollektiv abgeschirmter (ICAM).Dies können Polyethylen (PE), vernetztes Polyethylen (XLPE), Polyvinylchlorid (PVC) sein.Sie haben im Allgemeinen auch einen PVC-Außenmantel oder einen raucharmen, halogenfreien (LSZH) Mantel für Bereiche, in denen Rauch- und Säuregasemissionen im Brandfall ein ernsthaftes Problem darstellen würden.   BS5308-Instrumentenkabel sind auch mit Stahldrahtarmierung oder Stahlband armiert erhältlich und bieten Schutz vor mechanischer Beanspruchung.

MODEL   Nein. Beschreibung
Sowohl gepanzert als auch abschirmend
DJYPV22 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferdrahtgeflecht einzeln   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYVP22 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylenisolierung, geflochtene allgemeine Abschirmung des Kupferdrahtes,   PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYPVP22 Das Instrumentenkabel mit Kupfer   Leiter, PE-Isolierung, beide Kupferdrähte einzeln geflochten   Abschirmung und Kupferdrahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahl   bandarmiert, PVC-Außenmantel
DJYP1V22 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Verbundkupfer - Kunststoffband   Einzelschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel   Mantel
DJYVP1-22 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Verbundkupfer - Kunststoffband allgemein   Abschirmung, Stahlband armiert, PVC-Außenmantel
DJYP1VP1-22 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, beides Kupfer-Kunststoff-Verbundband   Einzelabschirmung und Kupferverbund - Kunststoffband allgemeine Abschirmung,   Stahlbandarmiert, PVC-Außenmantel
DJYP2V22 Das Instrumentenkabel mit Kupfer   Ader, PE-Isolierung, Kupferband Einzelschirmung, PVC   Innenmantel, Stahlband gepanzert, PVC-Außenmantel
DJYVP2-22 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferbandgeflecht allgemeine Abschirmung,   PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYP2VP2-22 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, beide Kupferbänder Einzelschirmung   und Kupferband allgemeine Abschirmung, PVC-Innenmantel, Stahlband gepanzert,   PVC-Außenmantel
DJYP3V22 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Aluminium-Kunststoff-Verbundband   individuelle Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel   Mantel
DJYVP3-22 Das Instrumentenkabel mit Kupfer   Leiter , Polyethylen-Isolierung, Verbundaluminium - Kunststoffband   allgemeine Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYP3VP3-22 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, beide Verbundaluminium - Kunststoffband   Einzelabschirmung und Alu-Kunststoff-Verbundband Gesamtabschirmung ,   PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYJPV22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Cu-Drahtgeflecht Einzelschirmung, PVC   Innenmantel, stahlbandarmiert, PVC-Außenmantel
DJYJVP22 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Innenseite   Mantel, Stahlband armiert, PVC-Außenmantel
DJYJPVP22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Kupferdraht Einzelabschirmung und Kupfer   Drahtgeflecht allgemeine Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC   Außenhülle
DJYJP1V22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Verbundkupfer - Kunststoffband individuell   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYJVP1-22 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Verbundkupfer-Kunststoffband allgemeine Abschirmung,   PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYJP1VP1-22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, beide Kupfer-Kunststoff-Verbundband einzeln   Abschirmung und Verbundkupfer - Kunststoffband allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahlbandarmierung, PVC-Außenmantel
DJYJP2V22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Kupferstreifen-Einzelabschirmung, PVC-Innenseite   Mantel, stahlbandarmiert, PVC-Außenmantel
DJYJVP2-22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Innenmantel,   Stahlbandarmiert, PVC-Außenmantel
DJYJP2VP2-22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, sowohl Kupferband Einzelabschirmung als auch Kupfer   Streifen allgemeine Abschirmung, PVC-Innenmantel, Stahlband gepanzert, PVC außen   Mantel
DJYJP3V22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, Aluminium-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYJVP3-22 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Verbundaluminium - Kunststoffband allgemein   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJYJP3VP3-22 Das Instrumentenkabel mit Kupfer   Leiter, VPE-Isolierung, beide Aluminium - Kunststoffband Einzelabschirmung   und Verbund-Aluminium-Kunststoff-Band allgemeine Abschirmung, PVC-Innenmantel,   Stahlbandarmiert, PVC-Außenmantel
DJVPV22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupferdraht-Einzelschirmung, PVC-Innenseite   Mantel, stahlbandarmiert, PVC-Außenmantel
DJVVP22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Innenseite   Mantel, stahlbandarmiert, PVC-Außenmantel
DJVPVP22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, sowohl Kupferdrahtgeflecht Einzelabschirmung und   Kupferdraht geflochtene allgemeine Abschirmung, PVC-Innenmantel, Stahlband gepanzert,   PVC-Außenmantel
DJVP1V22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupfer-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJVVP1-22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Verbundkupfer - Kunststoffband allgemeine Abschirmung,   PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJVP1VP1-22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, beide Verbundkupfer - Kunststoffband einzeln   Abschirmung und Verbundkupfer - Kunststoffband allgemeine Abschirmung, PVC-Innenseite   Mantel, Stahlband gepanzert, PVC-Außenmantel
DJVP2V22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Kupferband Einzelschirmung, PVC-Innenseite   Mantel, stahlbandarmiert, PVC-Außenmantel
DJVVP2-22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Innenmantel,   Stahlbandarmiert, PVC-Außenmantel
DJVP2VP2-22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, sowohl Kupferband Einzelabschirmung als auch Kupfer   Streifen allgemeine Abschirmung, PVC-Innenmantel, Stahlband gepanzert, PVC außen   Mantel
DJVP3V22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband individuell   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJVVP3-22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Innenmantel, Stahlbandarmierung, PVC-Außenmantel
DJVP3VP3-22 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, beide Aluminium-Kunststoff-Verbundband einzeln   Abschirmung und Verbund-Aluminium-Kunststoff-Band allgemeine Abschirmung, PVC-Innenseite   Mantel, stahlbandarmiert, PVC-Außenmantel

geschirmtes gepanzertes Instrumentenkabel Eigenschaften

1, Kabelverlegungstemperatur mit PVC, Polyäthylen-Isolierungskabel sollte 0℃ nicht unterschreiten.Außerdem sollte die Kabelverlegetemperatur mit XLPE-Isolierung nicht unter -15℃ liegen

2. In Bezug auf das Kabel mit PVC-Polyethylen-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 70 ℃. Bei einem Kurzschluss

passiert (die maximale Dauer beträgt weniger als 5 Sekunden), die zulässige maximale Betriebstemperatur des Leiters sollte 160 ℃ betragen

3 Für das Kabel mit XLPE-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 90℃.Wenn ein Kurzschluss aufgetreten ist (die maximale Dauer beträgt weniger als 5 Sekunden), sollte die zulässige maximale Betriebstemperatur des Leiters 250 ℃ betragen

4 、 Der zulässige Biegeradius des Kabels: Das Kabel mit ungepanzertem Kabel sollte nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen.Kabel mit Panzer- oder Kupferbandabschirmung dürfen nicht kleiner als das 12-fache des Außendurchmessers des Kabels sein.Und das flexible Kabel mit Abschirmschicht darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen

Elektrische Leistung
Formular A
TESTGEGENSTAND UNIT TECHNISCHER INDEX
PE/XLPE   PVC
Isolierung Isolierung
Isolationswiderstand (20℃) ≥ Zwischen jedem Draht und Leiter MΩ·km 1000 25
Zwischen   Kabel und die Abschirmung 1 1


geschirmtes armiertes Instrumentenkabel Anwendung:

Dieses Produkt eignet sich für elektronische Instrumentensysteme in Energieerzeugung, Metallurgie, Petrochemie und anderen Industrie- und Bergbauunternehmen.Automatisches Steuersystem für Signalübertragung und Instrumentenerkennung, Instrumentenverbindung mit mehrpaarigem, abschirmendem Anti-Interferenz-Kabel;Es wird als Signalübertragung und Verbindung von Prüfgeräten des Verteilungssystems, des Computersystems und des automatischen Systems der Energieerzeugung in der Metallurgie, der Benzinchemie verwendet.


1. Instrumentenkabel minimiert Rauschen und Signalstörungen, Lieferung sehr sauber   Signal in rauer Umgebung und im allgemeinen Fertigungsbetrieb.


2.Instrumentenkabel haben eine maximale Leitertemperatur von 90 °C   und eine Tieftemperaturbewertung von -40 °C.


3. Der Kabelmantel ist beständig gegen Sonnenlicht, Feuchtigkeit und Dampfdurchdringung.


4.Instrumentenkabel sind in einzeln abgeschirmten Paaren oder Triaden mit einer Gesamtabschirmung in 300 V und 500 V erhältlich.


Instrumentenkabel haben ein breites Anwendungsspektrum, insbesondere in der Petrochemie, Zellstoff-, Papier- und Sägewerksindustrie sowie in anderen Prozessindustrien.


Instrumentenkabeldesign für nasse und trockene Standorte, es ist widerstandsfähig gegen mechanische Beschädigungen und korrosive Chemikalien und wird häufig in Kabelkanälen, direkter Erdverlegung und Steuerungsanwendungen eingesetzt.




Bitte beachten Sie, dass die oben genannten Kabel zu flammhemmenden Stromkabeln, feuerfesten Stromkabeln, LSZH-Stromkabeln mit einer Nennspannung von 0,6/1 KV, PVC- oder XLPE-Isolierung und PVC-Außenmantel werden können.


Die Besonderheit des Antiflaming Stromkabels: Dieses Kabel lässt sich kaum entflammen, wenn es mal passiert, das sich ausdehnt   Feuerpunkt nur auf einen bestimmten Bereich begrenzt werden.Es ist anwendbar auf Kraftwerke, U-Bahnen, Tunnel, Hochhäuser, große Industrie- und Bergbauunternehmen, Ölfelder, Kohlebergwerke und andere Orte mit hoher Kabelverlegungsdichte.


Das Merkmal des feuerfesten Stromkabels: Dieses Kabel kann nicht nur unter normalen Arbeitsbedingungen Strom übertragen, sondern kann auch bei einem Brand oder einer Verbrennung eine gewisse Zeit des normalen Betriebs aufrechterhalten.Es eignet sich für Kernkraftwerke, U-Bahnen, Tunnel, Hochhäuser und andere Orte im Zusammenhang mit Brandschutz und Brandrettung.


Das Merkmal des LSZH-Stromkabels: Dieses Kabel hat nicht nur die Flammschutzleistung, sondern ist auch raucharm und harmlos (weniger Toxizität und Korrosion), geeignet für das Kabel Flammschutzmittel, Rauchdichte, Toxizitätsindex und andere Orte mit besonderen Anforderungen , wie U-Bahn, Tunnel, Kernkraftwerk.


Flammschutzklasse: ZC, ZB, ZA (IA)
