EX,SC,RC,KX,NX,JX.TX
XITE
8544422900
NiCr, CuNi
300/500V
V (PVC), F (Teflonmaterial)
V (PVC), F (Teflonmaterial)
Ungepanzert
Erweitern Sie das Temperaturmesssystem bestehend aus dem kalten Ende des mobilen Thermoelements und dem Anzeigeinstrument.
| |

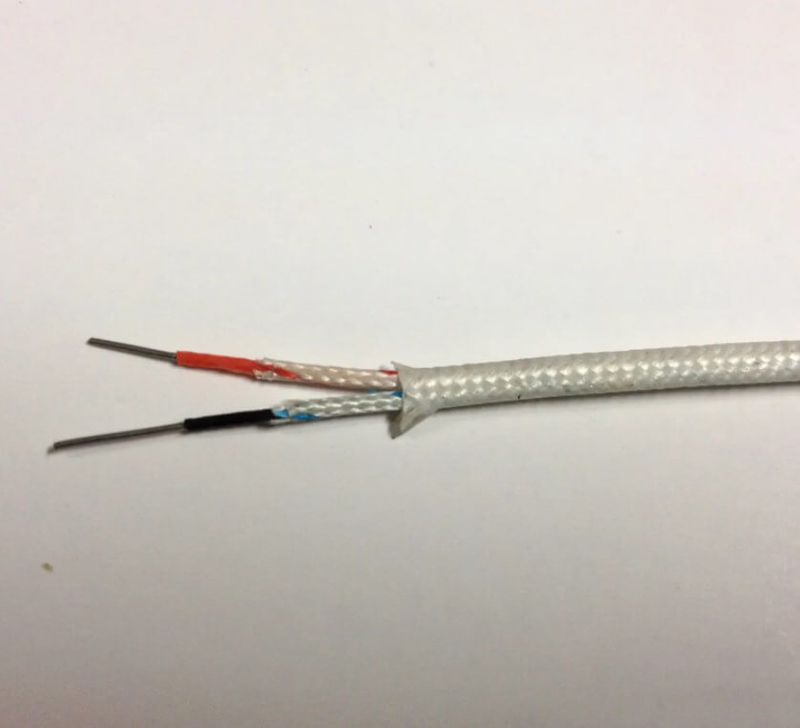

Kompensationsdraht ist ein Paar isolierter Drähte mit dem gleichen Nennwert wie die thermoelektrische elektromotorische Kraft des passenden Thermoelements in einem bestimmten Temperaturbereich (0 ~ 100 ℃).Sie sind mit dem Thermoelement und dem Messgerät verbunden, um den Fehler zu kompensieren, der durch die Temperaturänderung an der Verbindung zwischen ihnen und dem Thermoelement verursacht wird.
Eigenschaften des Thermoelement-Kompensationsdrahtprodukts: Der Kompensationsdraht kann in einer Umgebung von -60 ~ 260 ℃ arbeiten und ist eine sehr ideale Automatisierungseinheit.Es ist weit verbreitet in der Erdöl-, Chemie-, Metallurgie-, Elektroenergie- und anderen Abteilungen der Einpunkt- oder Mehrpunktverbindung von automatischen Temperaturmessgeräten.
| Kern von Kabel | Nennquerschnitt (mm2) | Strand | Einzelner Durchmesser (mm) |
| Einzelader | 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2 2,5 mm2 | 1 | 0.52 0.8 1.13 1.37 1.76 |
| Litzendraht | 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2 2,5 mm2 | 7,19 | 0.2 0.3 0.43 0.52 0.41 |
| Kompensationsdrahtmodell | Die Indexnummer von das Thermoelement | Ausgleichsdraht legierter Draht | Isolator-Färbung | Toleranz bei 100℃ | ||
| Pluspol | Minuspol | Pluspol | Minuspol | Gemeinsame Ebene | ||
| SC | S | SPC（Cu） | SNC（CuNi） | Red | Grün | ±5 |
| KC | K | KPC（Pb） | KNC（CuNi） | Red | Blau | ±2,5 |
| KX | K | KPX（NiCr） | KNX（NiSi） | Red | Schwarz | ±2,5 |
| EX | E | EPX（NiCr） | ENX（CuNi） | Red | Braun | ±2,5 |
| JX | J | JPX（Fe） | JNX（CuNi） | Red | Violett | ±2,5 |
| Senden | T | TPX(Cu） | TNX（CuNi） | Red | Weiß | ±1,0 |
(1) Bewegen Sie das Referenzende des Thermoelements von einer hohen Temperatur an einen Ort, an dem die Umgebungstemperatur stabil ist.
(2) Sparen Sie viele Edel- und Seltenmetallmaterialien, die bei der Herstellung von Thermoelektroden verwendet werden.
(3) Die Verwendung von Kompensationsdraht ist für die Installation und Verlegung der Leitung bequem.
(4) Das Ersetzen der Thermoelektrode durch einen Kompensationsdraht mit größerem Durchmesser und hoher Leitfähigkeit kann den Widerstand des Thermoelementkreises verringern, was der Messung und automatischen Steuerung förderlich ist.
|
Der Kompensationsleiter sollte allgemein auf dem Thermoelement verwendet werden, und der Widerstand gegen Hochtemperatur-Kompensationsdraht-Thermoelement-Kompensationsdraht-Isolierschicht und Schutzschicht aus ausgewählten Materialien und je nach Anforderung der Umgebung ist unterschiedlich, hat Fluor-Kunststoff-Mantelmaterial, raucharmes, halogenarmes Polyvinyl Chlorid (PVC) und mehrere nicht alkalische Gläser, importierter hochwertiger Fluorkunststoff kann eine Hitzebeständigkeit von 260 ℃ erreichen und verwendet die neue Technologie der kontinuierlichen Extrusion, wodurch das Produkt hervorragende Säure-, Alkali-, Verschleißfestigkeits- und Flammschutzeigenschaften aufweist in Öl und Wasser getaucht werden - Langzeitgebrauch.Die Betriebstemperatur des Thermoelement-Kompensationsdrahts kann zwischen 60 ℃ und 260 ℃ liegen, was zum zeitgenössischen internationalen fortgeschrittenen Niveau gehört.
Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.
Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
| |
Kompensationsdraht ist ein Paar isolierter Drähte mit dem gleichen Nennwert wie die thermoelektrische elektromotorische Kraft des passenden Thermoelements in einem bestimmten Temperaturbereich (0 ~ 100 ℃).Sie sind mit dem Thermoelement und dem Messgerät verbunden, um den Fehler zu kompensieren, der durch die Temperaturänderung an der Verbindung zwischen ihnen und dem Thermoelement verursacht wird.
Eigenschaften des Thermoelement-Kompensationsdrahtprodukts: Der Kompensationsdraht kann in einer Umgebung von -60 ~ 260 ℃ arbeiten und ist eine sehr ideale Automatisierungseinheit.Es ist weit verbreitet in der Erdöl-, Chemie-, Metallurgie-, Elektroenergie- und anderen Abteilungen der Einpunkt- oder Mehrpunktverbindung von automatischen Temperaturmessgeräten.
| Kern von Kabel | Nennquerschnitt (mm2) | Strand | Einzelner Durchmesser (mm) |
| Einzelader | 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2 2,5 mm2 | 1 | 0.52 0.8 1.13 1.37 1.76 |
| Litzendraht | 0,2 mm2 0,5 mm2 1,0 mm2 1,5 mm2 2,5 mm2 | 7,19 | 0.2 0.3 0.43 0.52 0.41 |
| Kompensationsdrahtmodell | Die Indexnummer von das Thermoelement | Ausgleichsdraht legierter Draht | Isolator-Färbung | Toleranz bei 100℃ | ||
| Pluspol | Minuspol | Pluspol | Minuspol | Gemeinsame Ebene | ||
| SC | S | SPC（Cu） | SNC（CuNi） | Red | Grün | ±5 |
| KC | K | KPC（Pb） | KNC（CuNi） | Red | Blau | ±2,5 |
| KX | K | KPX（NiCr） | KNX（NiSi） | Red | Schwarz | ±2,5 |
| EX | E | EPX（NiCr） | ENX（CuNi） | Red | Braun | ±2,5 |
| JX | J | JPX（Fe） | JNX（CuNi） | Red | Violett | ±2,5 |
| Senden | T | TPX(Cu） | TNX（CuNi） | Red | Weiß | ±1,0 |
(1) Bewegen Sie das Referenzende des Thermoelements von einer hohen Temperatur an einen Ort, an dem die Umgebungstemperatur stabil ist.
(2) Sparen Sie viele Edel- und Seltenmetallmaterialien, die bei der Herstellung von Thermoelektroden verwendet werden.
(3) Die Verwendung von Kompensationsdraht ist für die Installation und Verlegung der Leitung bequem.
(4) Das Ersetzen der Thermoelektrode durch einen Kompensationsdraht mit größerem Durchmesser und hoher Leitfähigkeit kann den Widerstand des Thermoelementkreises verringern, was der Messung und automatischen Steuerung förderlich ist.
|
Der Kompensationsleiter sollte allgemein auf dem Thermoelement verwendet werden, und der Widerstand gegen Hochtemperatur-Kompensationsdraht-Thermoelement-Kompensationsdraht-Isolierschicht und Schutzschicht aus ausgewählten Materialien und je nach Anforderung der Umgebung ist unterschiedlich, hat Fluor-Kunststoff-Mantelmaterial, raucharmes, halogenarmes Polyvinyl Chlorid (PVC) und mehrere nicht alkalische Gläser, importierter hochwertiger Fluorkunststoff kann eine Hitzebeständigkeit von 260 ℃ erreichen und verwendet die neue Technologie der kontinuierlichen Extrusion, wodurch das Produkt hervorragende Säure-, Alkali-, Verschleißfestigkeits- und Flammschutzeigenschaften aufweist in Öl und Wasser getaucht werden - Langzeitgebrauch.Die Betriebstemperatur des Thermoelement-Kompensationsdrahts kann zwischen 60 ℃ und 260 ℃ liegen, was zum zeitgenössischen internationalen fortgeschrittenen Niveau gehört.
Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.
Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
