Kupferdrahtgeflecht, insgesamt geschirmt, PVC-ummantelt, BS5308, 300/500 V, 10 x 2 x 1,5 mm2 Instrumentenkabel, Multipair, 2 Paare, 2 x 2 x 1 mm2 Instrumentenkabel

300 V 500 V Kupferleiter PE / XLPE / PVC-Isolierung, FR-PVC- oder LSZH-Außenmantel, Kupferdrahtgeflecht aus Kupferband zur allgemeinen Abschirmung von Instrumentenkabeln
Verfügbarkeitsstatus:
  • DJYVP, DJYVP1, DJYVP2, DJYVP3, DJYJVP, DJYJVP1, DJYJVP2, DJYJVP3, DJVVP, DJVVP1, DJVVP2, DJVVP3
  • XITE
  • 8544492100
  • Geglühtes Kupfer oder verzinntes Kupfer
  • 300/500V
  • XLPE oder PVC oder PE
  • PE oder FR-PVC oder LSZH
  • SWA oder STA gepanzert oder ungepanzert
  • Flammschutzmittel, Antiflamming, Feuerbeständigkeit, LSZH

Kupferdrahtgeflecht, insgesamt geschirmt, PVC-ummantelt, BS5308, 300/500 V, 10 x 2 x 1,5 mm2 Instrumentenkabel, Multipair, 2 Paare, 2 x 2 x 1 mm2 Instrumentenkabel

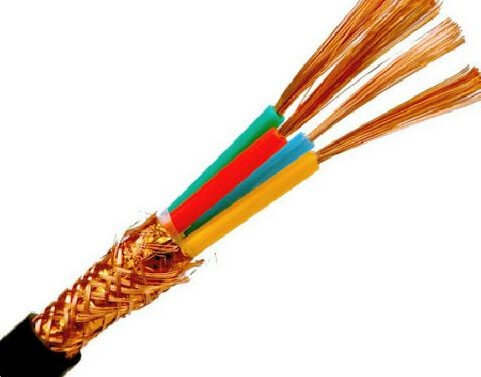

Twisted-Pair-Instrumentenkabel-XITE

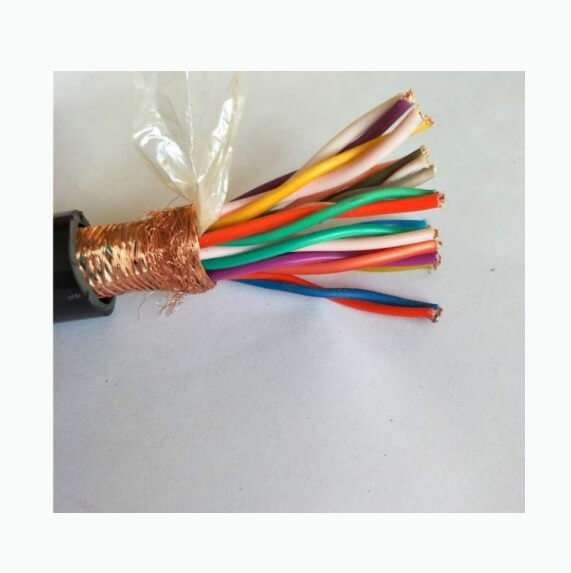

geschirmtes Instrumentenkabel-XITE

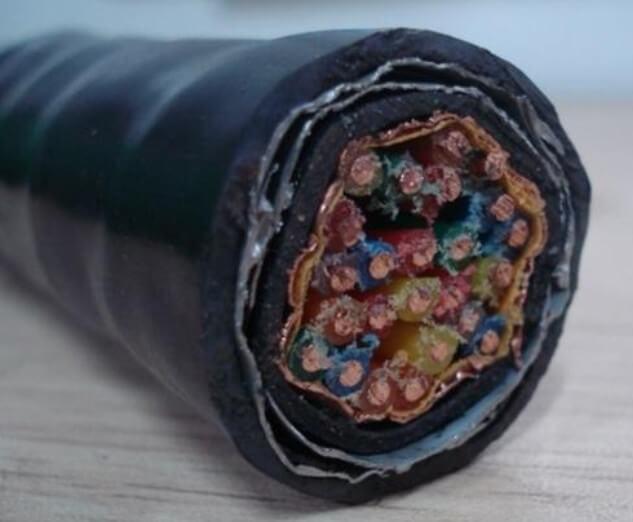

bs5308 Instrumentierungskabel Einführung:

Nenngröße: 0,5 mm2, 0,75 mm2, 1,0 mm2, 1,5 mm2, 2,5 mm2

Kern: 2-Kern, 3-Kern

Paar: 1 Paar, 2 Paare, 3 Paare, 4 Paare, 5 Paare, 7 Paare, 8 Paare, 10 Paare, 12 Paare, 14 Paare, 16 Paare, 19 Paare, 24 Paare, 27 Paare, 30 Paare, 37 Paare

Leiter: Geglühtes Kupfer oder verzinntes Kupfer

Standards:TICW/06-2009 'Computer- und Instrumentenkabel'

Abgeschirmte Instrumentenkabel einschließlich kollektiv abgeschirmter (CAM) und individuell abgeschirmter und kollektiv abgeschirmter (ICAM).Dies können Polyethylen (PE), vernetztes Polyethylen (XLPE), Polyvinylchlorid (PVC) sein.Sie haben im Allgemeinen auch einen PVC-Außenmantel oder einen raucharmen, halogenfreien (LSZH) Mantel für Bereiche, in denen Rauch- und Säuregasemissionen im Brandfall ein ernsthaftes Problem darstellen würden.   BS5308-Instrumentenkabel sind auch mit Stahldrahtarmierung oder Stahlband armiert erhältlich und bieten Schutz vor mechanischer Beanspruchung.

MODEL   Nein. Beschreibung
Allgemein   Abschirmung
DJYVP Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferdrahtgeflecht allgemeine Abschirmung,   PVC-Außenmantel
DJYVP1 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Kupfer-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Außenmantel
DJYVP2 Das Instrumentenkabel mit Kupfer   Leiter, Polyäthylen-Isolierung, Kupferbandgeflecht allgemeine Abschirmung,   PVC-Außenmantel
DJYVP3 Das Instrumentenkabel mit Kupfer   Leiter, Polyethylen-Isolierung, Aluminium-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Außenmantel
DJYJVP Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Außenseite   Mantel
DJYJVP1 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Kupfer-Kunststoff-Verbundband allgemeine Abschirmung,   PVC-Außenmantel
DJYJVP2 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, allgemeine Abschirmung des Kupferstreifens, PVC-Außenmantel
DJYJVP3 Das Instrumentenkabel mit Kupfer   Leiter, XLPE-Isolierung, Aluminium-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Außenmantel
DJVVP Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, geflochtene allgemeine Abschirmung aus Kupferdraht, PVC-Außenseite   Mantel
DJVVP1 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Verbundkupfer - Kunststoffband allgemeine Abschirmung,   PVC-Außenmantel
DJVVP2 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, allgemeine Abschirmung aus Kupferband, PVC-Außenmantel
DJVVP3 Das Instrumentenkabel mit Kupfer   Leiter, PVC-Isolierung, Aluminium-Kunststoff-Verbundband allgemein   Abschirmung, PVC-Außenmantel


Merkmale des abgeschirmten Instrumentenkabels

1, Kabelverlegungstemperatur mit PVC, Polyäthylen-Isolierungskabel sollte 0℃ nicht unterschreiten.Außerdem sollte die Kabelverlegetemperatur mit XLPE-Isolierung nicht unter -15℃ liegen

2. In Bezug auf das Kabel mit PVC-Polyethylen-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 70 ℃. Bei einem Kurzschluss

passiert (die maximale Dauer beträgt weniger als 5 Sekunden), die zulässige maximale Betriebstemperatur des Leiters sollte 160 ℃ betragen

3 Für das Kabel mit XLPE-Isolierung beträgt die zulässige Langzeitbetriebstemperatur des Leiters 90℃.Wenn ein Kurzschluss aufgetreten ist (die maximale Dauer beträgt weniger als 5 Sekunden), sollte die zulässige maximale Betriebstemperatur des Leiters 250 ℃ betragen

4 、 Der zulässige Biegeradius des Kabels: Das Kabel mit ungepanzertem Kabel sollte nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen.Kabel mit Panzer- oder Kupferbandabschirmung dürfen nicht kleiner als das 12-fache des Außendurchmessers des Kabels sein.Und das flexible Kabel mit Abschirmschicht darf nicht weniger als das 6-fache des Außendurchmessers des Kabels betragen

Elektrische Leistung
Formular A
TESTGEGENSTAND UNIT TECHNISCHER INDEX
PE/XLPE   PVC
Isolierung Isolierung
Isolationswiderstand (20℃) ≥ Zwischen jedem Draht und Leiter MΩ·km 1000 25
Zwischen   Kabel und die Abschirmung 1 1

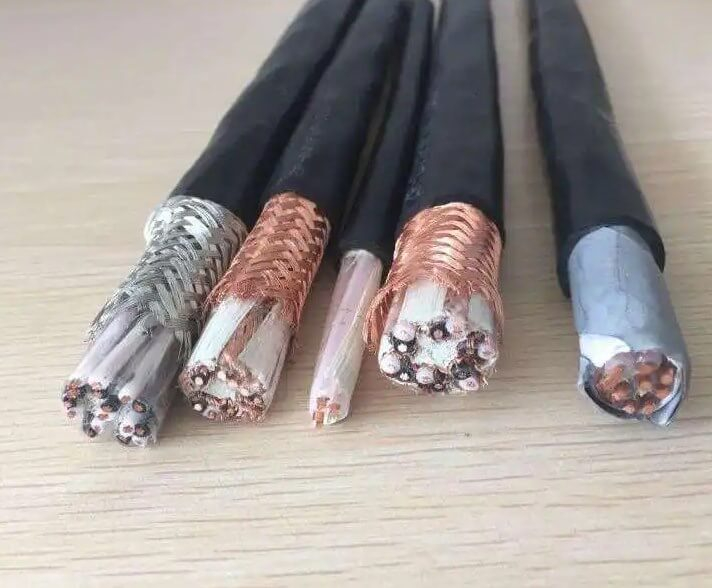

Schirm-zu-Schirm-Kabel Anwendung:

Wir liefern eine große Auswahl an Instrumentenkabeln, die für ein noch breiteres Anwendungsspektrum in Branchen geeignet sind, in denen Fertigungs- und Verarbeitungsvorgänge mit elektronischen Mitteln gesteuert und gemessen werden.

Für eine optimale Leistung müssen diese Verbindungskabel zuverlässig und robust sein und einen abgeschirmten Schutz bieten, sei es eine Gesamtabschirmung oder ein einzeln und kollektiv abgeschirmtes Kabel, um elektromagnetischen Störungen zu widerstehen.

Unsere Instrumentenkabelprodukte mit flexiblen Kupferleitern entsprechen den Chin-Standard- und BS5308-Standard-Instrumentenkabeln, um die spezifischen Anforderungen ihrer Anwendungen für Branchen wie Öl, Gas und Petrochemie, Automatisierung und Prozesssteuerung sowie Marine und Offshore zu erfüllen.


Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.

Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
