THHN, THWN
XITE
8544492100
Kupfer
600V
XLPE oder PVC
Nylon
Ungepanzert
Flammhemmend, flammhemmend, feuerbeständig, LSZH
| |

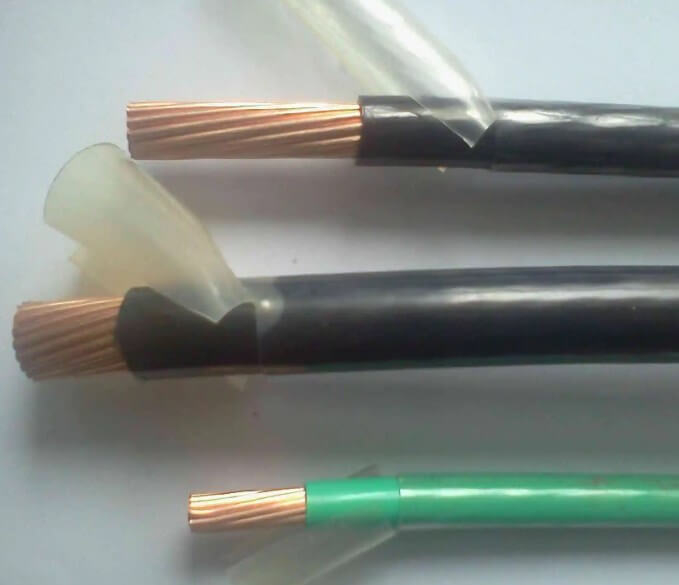

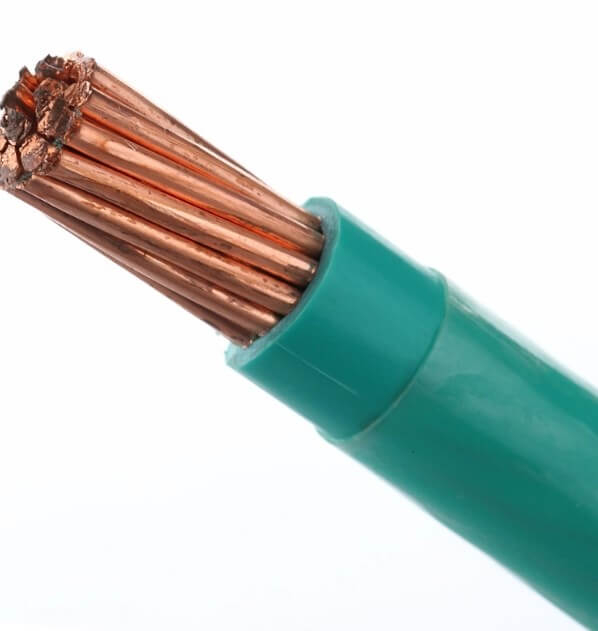

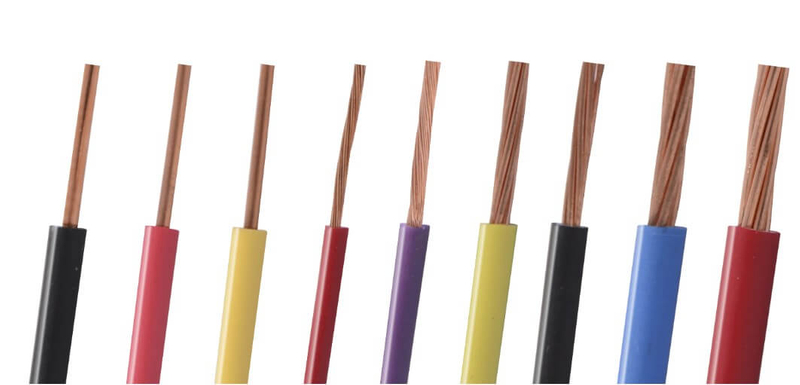

Thhn Thwn 600 V Kupferleiter Nylonbeschichtete Gebäudekabel Drahtkonstruktion
Leiter: Weichgeglühtes blankes Kupfer, Verseilung der Klasse B gemäß ASTM B8
Isolierung: Robuste, hitze- und feuchtigkeitsbeständige Isolierung aus Polyvinylchlorid (PVC), über der ein Nylonmantel angebracht ist.Farbe: Option
| Größe des Leiters | Ungefähre AWG | Nr.&Nominal Durchmesser des Drahtes | Dicke (mm) | Ungefähr Gesamtdurchmesser | Minimaler Isolationswiderstand | |
| MM | MM | PVC | Nylon | MM | M-Ohm-Km | |
| 2,0 mm2 | 14 | 7 x 0,60 mm | 0.4 | 0.1 | 2.8 | 130 |
| 3,5 mm2 | 12 | 7 x 0,80 mm | 0.4 | 0.1 | 3.4 | 110 |
| 5,5 mm2 | 10 | 7 x 1,00 mm | 0.5 | 0.1 | 4.2 | 120 |
| 8,0 mm2 | 8 | 7 x 1,20 mm | 0.8 | 0.13 | 5.46 | 120 |
| 14mm2 | 6 | 7 x 1,60 mm | 0.8 | 0.13 | 6.66 | 100 |
| 22mm2 | 4 | 7 x 2,00 mm | 1 | 0.15 | 8.3 | 100 |
| 30mm2 | 2 | 7 x 2,30 mm | 1 | 0.15 | 9.2 | 100 |
| 38mm2 | 1 | 19 x 1,60 mm | 1.3 | 0.18 | 10.96 | 100 |
| 50mm2 | 1/0-19 | 19 x 1,80 mm | 1.3 | 0.18 | 11.96 | 100 |
| 60mm2 | 2/0-19 | 19 x 2,00 mm | 1.3 | 0.18 | 12.96 | 80 |
| 80mm2 | 3/0-19 | 19 x 2,30 mm | 1.3 | 0.18 | 14.96 | 80 |
| 100mm2 | 4/0-19 | 19 x 2,60 mm | 1.3 | 0.18 | 15.96 | 80 |
| 125mm2 | 250 MCM | 37 x 2,10 mm | 1.6 | 0.18 | 18.26 | 80 |
| 150mm2 | 300 MCM | 37 x 2,30 mm | 1.6 | 0.2 | 19.7 | 80 |
| 350 MCM | 37 x 2,47 mm | 1.6 | 0.2 | 20.9 | 60 | |
| 200mm2 | 400 MCM | 37 x 2,60 mm | 1.6 | 0.2 | 21.8 | 60 |
| 500 MCM | 37 x 2,95 mm | 1.6 | 0.2 | 24.25 | 60 | |
| 250mm2 | 500 MCM | 61 x 2,30 mm | 1.6 | 0.2 | 24.3 | 60 |
| 600 MCM | 61 x 2,52 mm | 1.8 | 0.23 | 26.76 | 60 | |
| 325mm2 | 650 MCM | 61 x 2,60 mm | 1.8 | 0.23 | 27.46 | 60 |
| 750 MCM | 61 x 2,82 mm | 1.8 | 0.23 | 29.36 | 60 | |
THHN- oder THWN-2-Leiter werden hauptsächlich in Kabelkanälen und Kabelpritschen für Leitungen, Einspeisungen und Abzweigungen in kommerziellen oder industriellen Anwendungen verwendet, wie im National Electrical Code angegeben.Die Spannung für alle Anwendungen beträgt 600 Volt.
Bei Verwendung als Typ THHN ist der Leiter für den Einsatz in trockenen Räumen bei Temperaturen bis 90°C geeignet.
Bei Verwendung als Typ THWN ist der Leiter geeignet für den Einsatz bei Temperaturen bis 90°C, trockene Standorte oder 75°C Nassräume oder bis 75°C bei Einwirkung von Öl oder Kühlmittel.
Bei Verwendung als Typ THWN-2 ist der Leiter geeignet für den Einsatz in nassen und trockenen Räumen bei Temperaturen bis 90°C bzw. bis 75°C bei Einwirkung von Öl oder Kühlmittel.
Leitertemperaturen dürfen 105 °C an trockenen Orten nicht überschreiten, wenn sie als AWM eingestuft und als Geräteverdrahtungsmaterial verwendet werden.Die Nennspannung für alle Anwendungen beträgt 600 Volt.
Kabel mit raucharmem, halogenfreiem, feuerfestem, flammhemmendem Material sind unser Vorteil, wir haben ein nationales Patentzertifikat darauf.
Wir haben ein CCC- und ISO9001-Zertifikat, wir können ODM, OEM und auch persönliche Anpassungen akzeptieren.
| |
